AV矩阵
（NS-AM 系列)
产品概述
NS-AM1616矩阵切换器是专门为复合视频和音频信号的切换而开发的高效，可靠操作的矩阵开关设备。最多支持16路输入、16路输出。
产品特性
最大支持16路音视频信号输入， 16路音视频信号输出。
150MHz(-3dB)，满载的高带宽。
支持快速切换操作。
支持视频信号类型有：复合视频(信号)。
独立的音频平衡/非平衡输入、输出端子。
视频信号输入、输出端口采用BNC接口
音频信号输入、输出端口采用5 位凤凰接口、螺丝接口。
具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
具有红外遥控功能和RS232通信功能。
具有网络接口，可通过以太网控制。
音频信号类型有：立体声。
可机架安装的金属机箱。
信号长距离传输失真补偿技术。
内置国际通用电源。
内置NS工控软件 。
主要技术参数
| 视 频 | 音 频 |
| 微分相位I/0S | <1.28度，3.58MHz | 增 益 | 0 dB |
| 微分增益误差 | 0.1度, 3.58-4.43MHz | 频率响应 | 20 Hz ~ 20 kHz |
| 最大传输延时 | 5nS(±1nS) | 总谐波失真 噪声 | 0.03% @ 1 kHz （额定电压下） |
| 信号制式 | NTSC3.58，NTSC4.43，PAL，SECAM | 立体声分离度 | >80dB @ 1 kHz |
| 信号类型 | 复合视频（信号） | 信号类型 | 立体声或平衡接法 |
| 输入/输出连接器 | BNC插座 | 输入连接器 | 5 位凤凰接口或RCA接口 |
| 最小/最大电平 | 模拟信号：0.5V ~ 2.0V p-p | 最大输入电平 | +19.5dBu |
| 带宽 | 150MHZ（-3db),满载 | 共态抑制比（CMRR） | >75dB @: 20 Hz ~ 20 kHz |
| 阻 抗 | 75 Ω | 阻 抗 | 输入：>10 kΩ，输出：50 Ω |
| 直流补偿 | 最大±5mV | 增益误差 | ±0.1dB |
| 回波损耗 | <-30dB@5MHz | 信噪比（S/N） | >90dB |
| 控 制 | 一般数据 |
| NET 接口 | RJ-45母接口 | 工作温度 | 储存、使用温度: -20°~ 70°C |
| 串接接口 IN | 2 = TX, 3 = RX, 5 = GND | 电源 | 100VAC ~ 240VAC, 50/60Hz, 国际自适应电源 |
| 以太网控制协议 | TCP/IP | 外型尺寸 | 1U-7U |
| 波特率与协议 | 自适应10M或100M,全双工或半双工 | 质保期 | 1年免费保修,终生维护 |

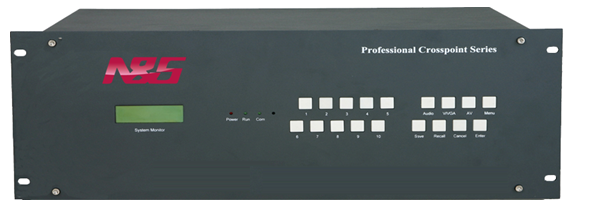

产品图
注：图片仅供参考，产品以实物为准；最终解释权归NS公司所有。
型号规格
NS-AM0804、NS-AM0408、NS-AM0808、NS-AM1608、NS-AM0816、NS-AM1616、NS-AM3216、NS-AM1632、NS-AM3232、NS-AM6432、NS-AM3264、NS-AM6464、NS-AM64128、NS-AM12864、NS-AM128128 (备注：不在此规格的产品需订做)

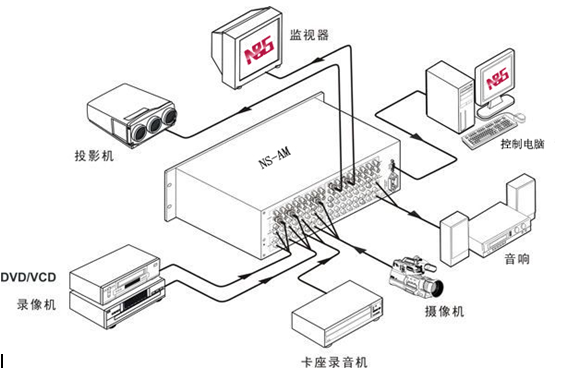

应用图
